Space-Assembly-Line

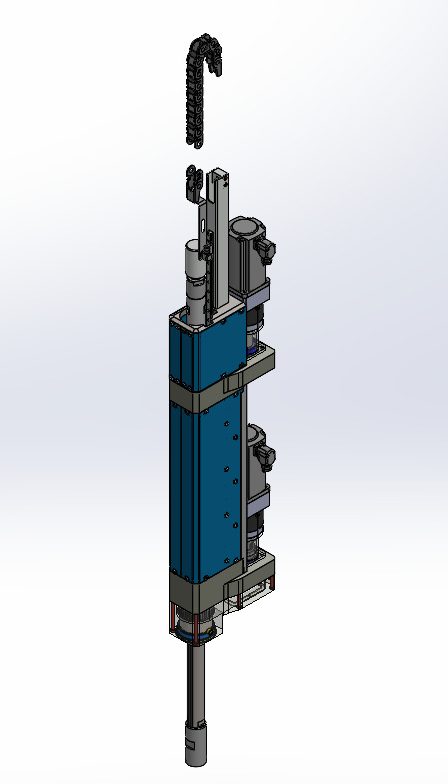

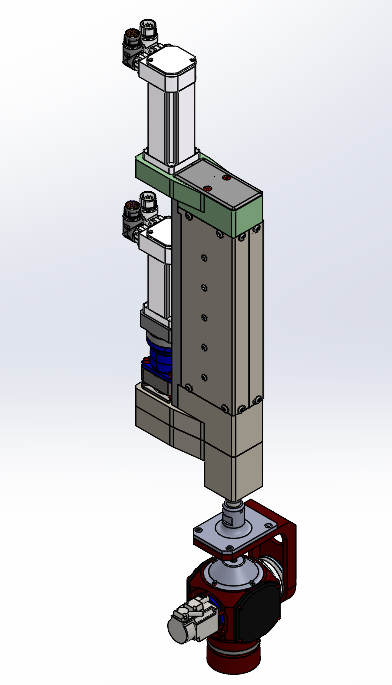

Linearachssysteme SAS
Bei den SAS-Modulen handelt es sich um servomotorisch betriebene 2-Achsen-Module. Eine senkrechtstehende Präzisionsspindel kann sowohl rotatorisch als auch für Hubbewegungen nach oben/unten bewegt werden.
Beide Achsen können auch gleichzeitig angesteuert werden, wodurch der Bewegungsablauf einer Spirale (Gewinde) erzeugt wird. Durch moderne Servotechnik wird höchste Dynamik erreicht.
Eine Besonderheit dieser Spindel ist, dass diese als Hohlwelle konzipiert wurde.
Hierdurch ist es möglich, Signal- und Medienleitungen für adaptierte Werkzeuge wie Greifer, Vakuumsauger usw. durch die Spindel zu führen, um diese zu versorgen bzw. zu überwachen.

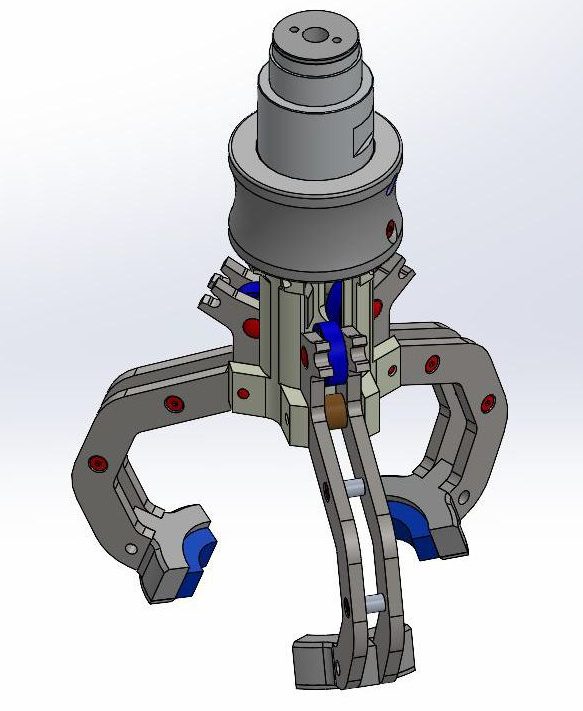

Greifersysteme
Unsere Greifsysteme wurden speziell entwickelt und sind mit einem pneumatischen
Aktuator ausgestattet.
Die Versorgung dieses Aktuators erfolgt zentral durch die Hohlwelle. Die Schnellwechselkupplung ermöglicht ein einfaches, rasches und werkzeugloses Wechseln des Greifers.
Eine weitere Besonderheit ist die Wechselbarkeit und damit Adaptierbarkeit der Greifbacken auf die individuellen Anforderungen. Unsere Greifer sind als 2-, 3- und 4-Backen-Greifer erhältlich.

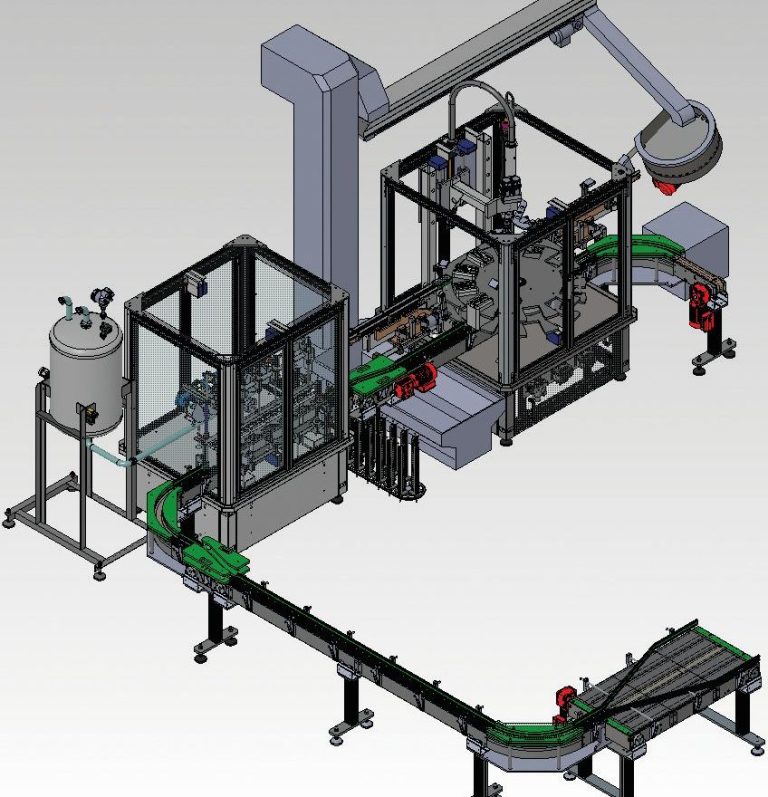

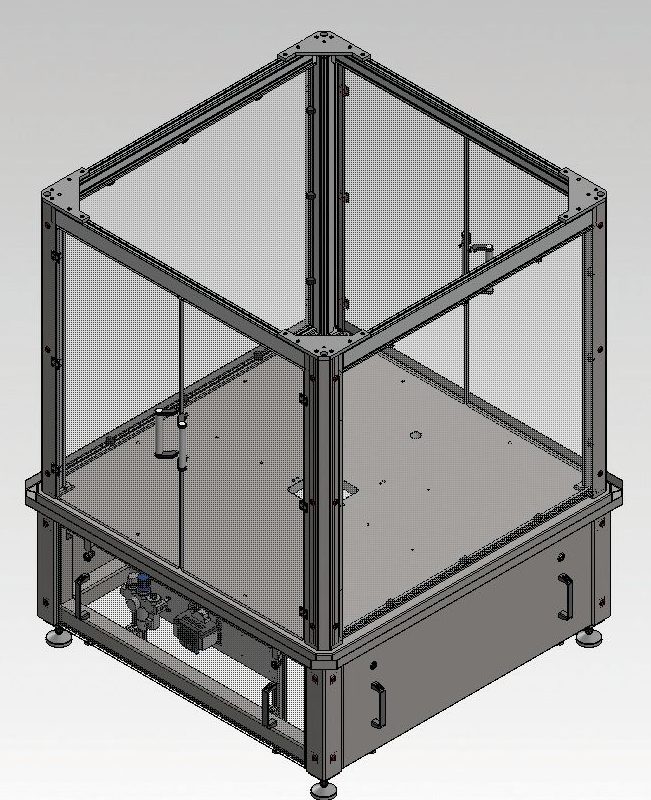

Maschinenzellen
Das Grundgestell der Maschinenzelle besteht aus verschraubten Aluminium-Profilen. Dieses Grundgestell bietet entsprechende Sicherheit für hohe Dynamik und starke Vibrationen. Topseitig wird auf dieses Grundgestell eine stabile, 30mm starke Grundplatte aus hochfestem Aluminium aufgeschraubt.
Um den Richtlinien der kosmetischen, chemischen und der Nahrungsmittelindustrie gerecht zu werden, wird diese Grundplatte mit einem Abdeckblech aus rostfreiem Edelstahl 1.4301 verkleidet.
Dieses Abdeckblech hat eine umlaufende Auffangrinne, um eventuell auslaufende Flüssigkeiten aufzufangen. Das komplette Grundgestell ist mit Edelstahl-Komponenten verkleidet. Die Abdeckbleche sind mittels Schnellverschlüsse für Servicezwecke leicht abnehmbar.
Auf dem Grundgestell ist die komplette Schutzverkleidung montiert. An der Bedienseite und an der Maschinenzellenrückseite sind jeweils zwei aufschwenkbare Schutztüren montiert, die mit schlagfesten Hartglas-Sichtscheiben bestückt sind.
Alle Schutztüren können mit elektrischen Sicherheits-Schutztürschaltern ausgestattet werden und von einer Safety-Steuerung überwacht werden.

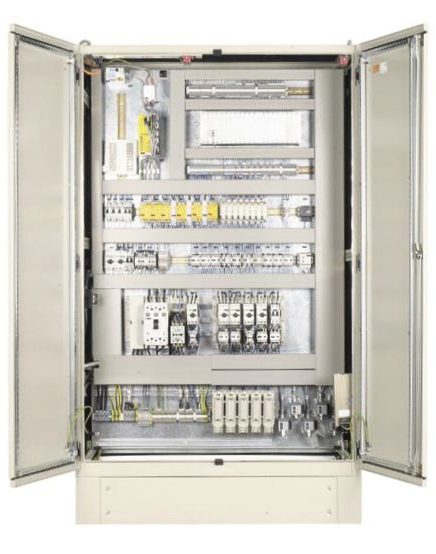

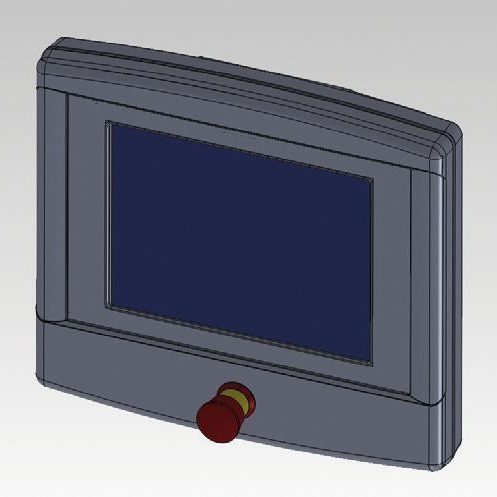

Steuerung

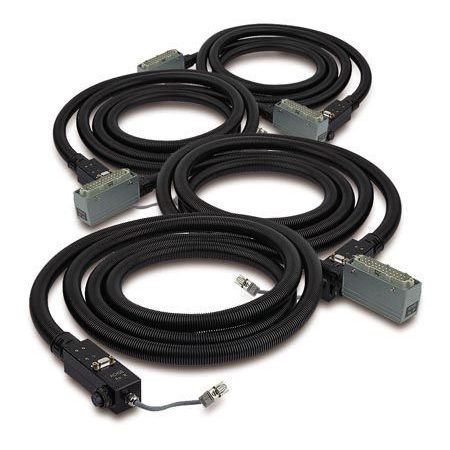

Wir bieten für unsere Systeme
komplette Steuerungen mit allem Zubehör an.

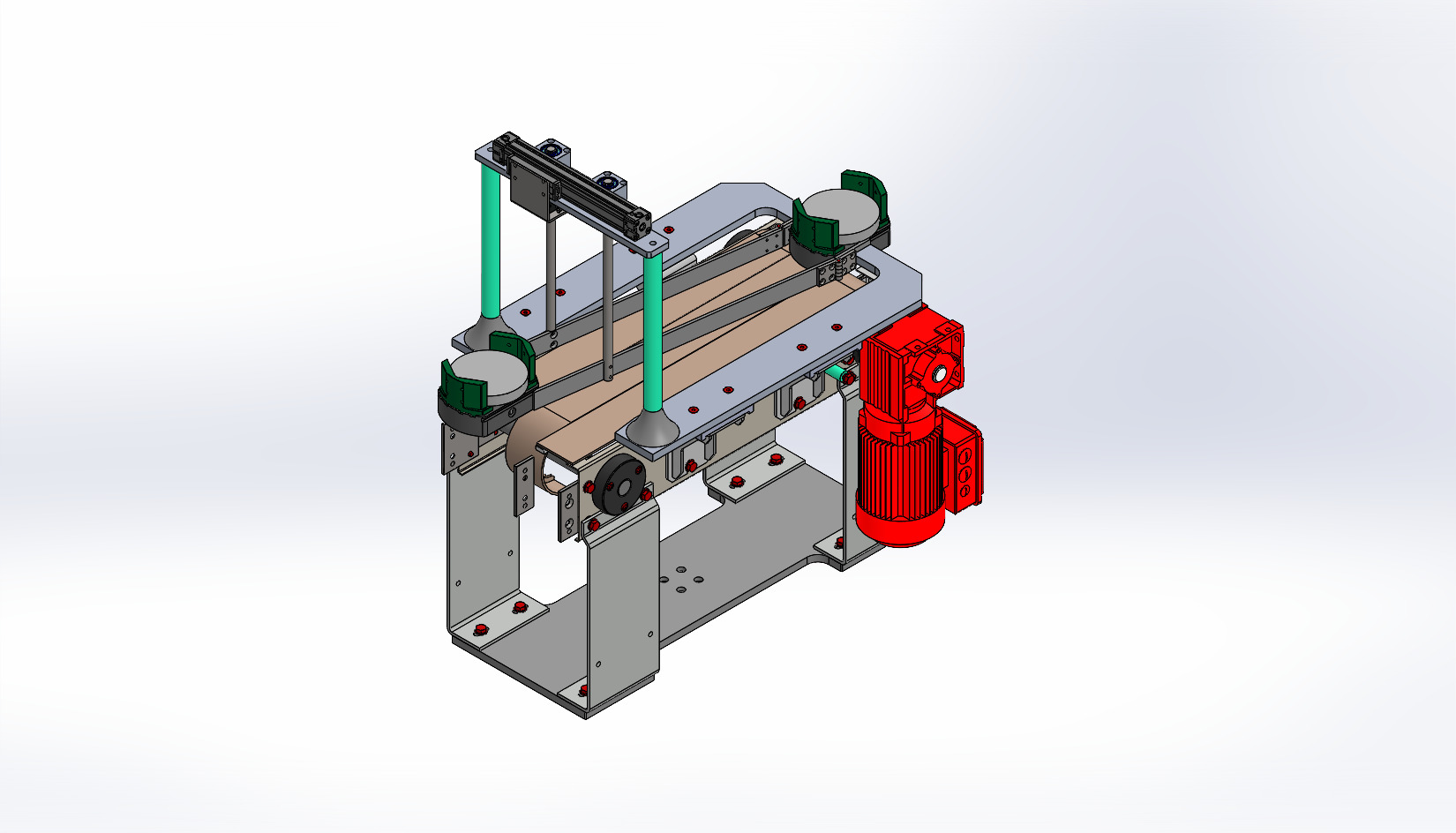

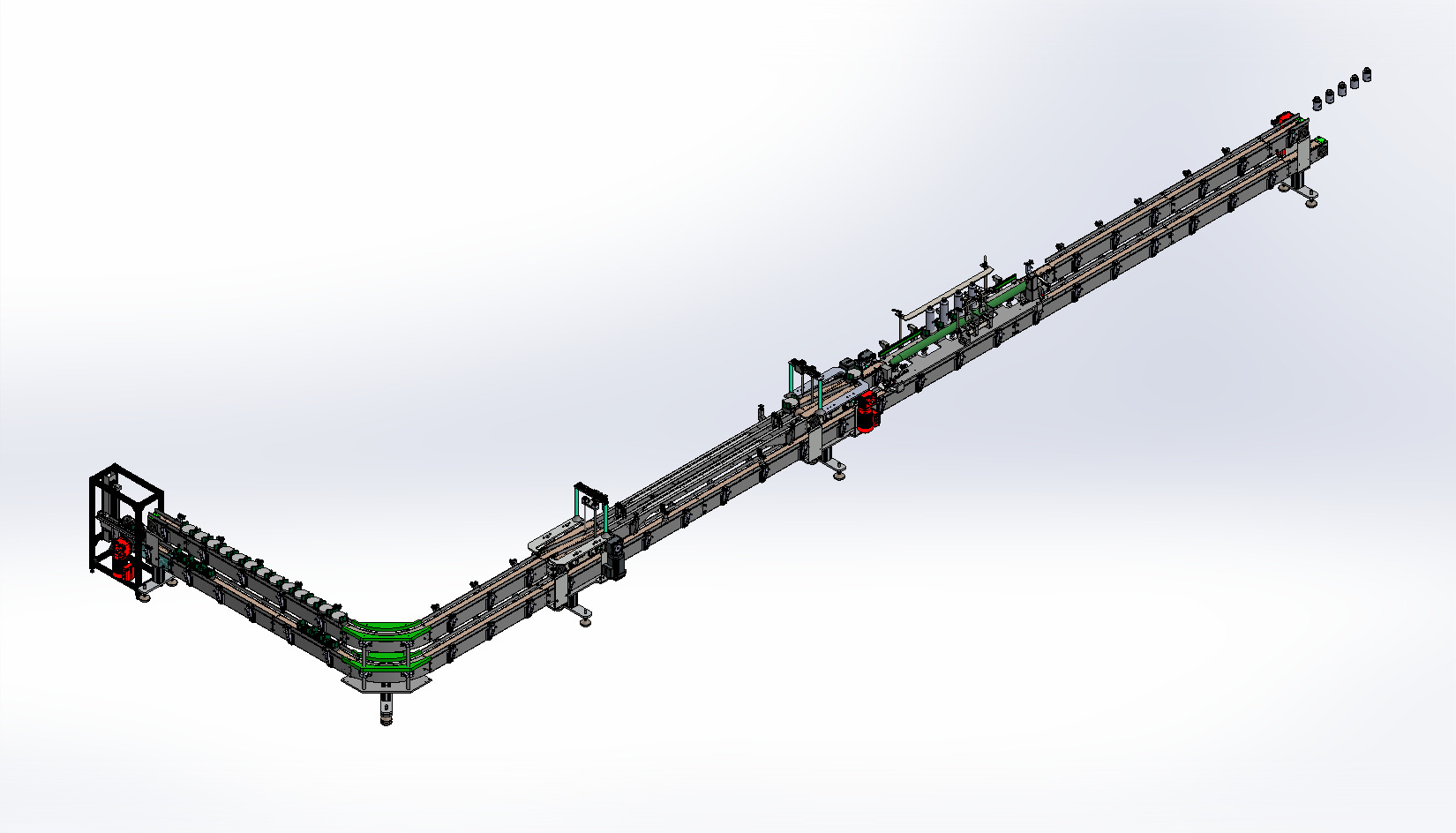

Fördersysteme
Wir bieten eine breite Palette an Fördersystemen an. Über Scharnierbandkettenförderer, Gurtförderer,
Zahnriemenförderer und Rollenbahnen, bis hin zu kundenspezifischen Sonderlösungen.

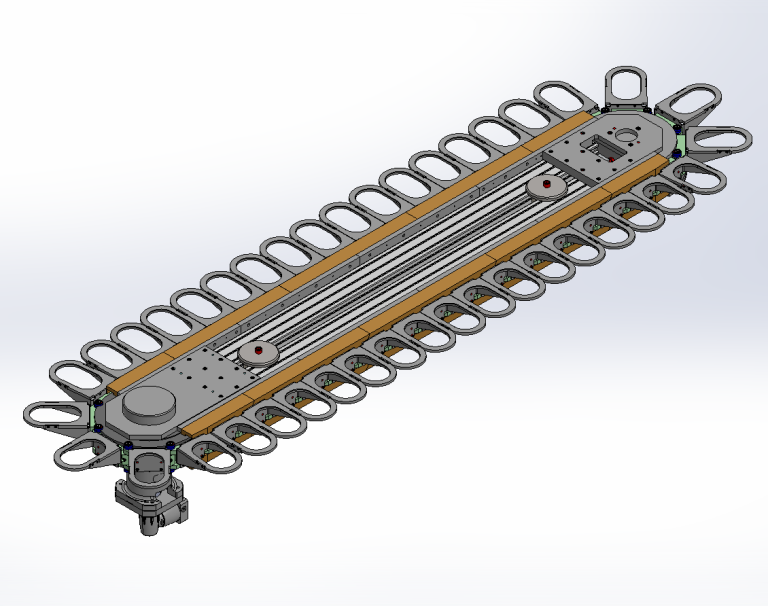

Ovallauffördersystem
Das Ovallauffördersystem ist ein schienengeführtes Fördersystem.
In diesem System werden kugel- und rollengelagerte Kettenglieder in Präzisionsschienen spielfrei geführt.
Im rechten Bild dargestellten Oval-lauffördersystem besteht die Kette aus 40 Gliedern und wurde mit Transportträgern ausgestattet.
Diese Transportträger werden mit Transportbechern bestückt, in welche innerhalb der Maschine dann Leerkartuschen zur späteren Befüllung eingesetzt werden.
Dieses System ist sehr präzise und sehr dynamisch.

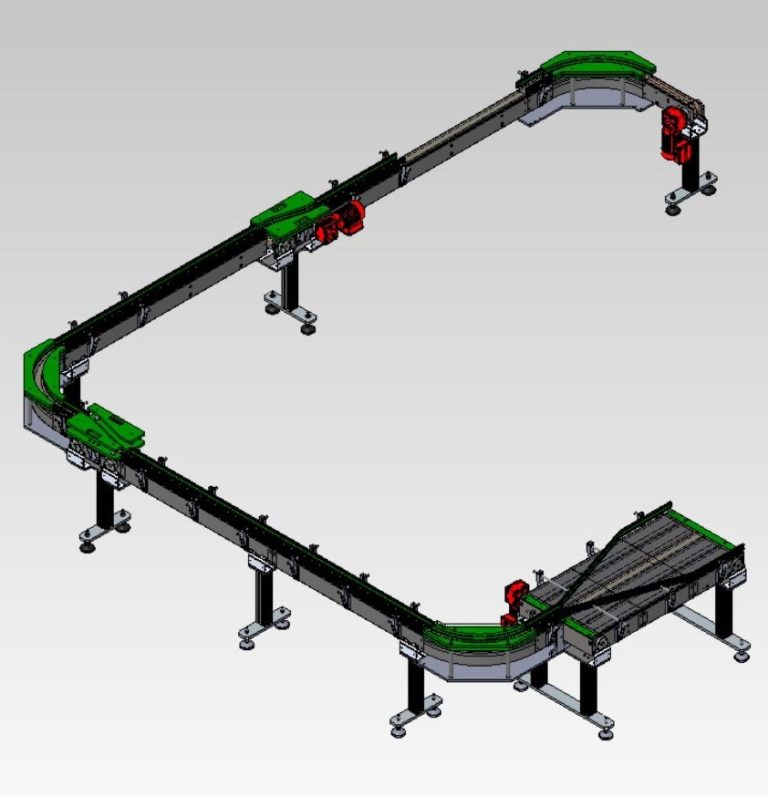

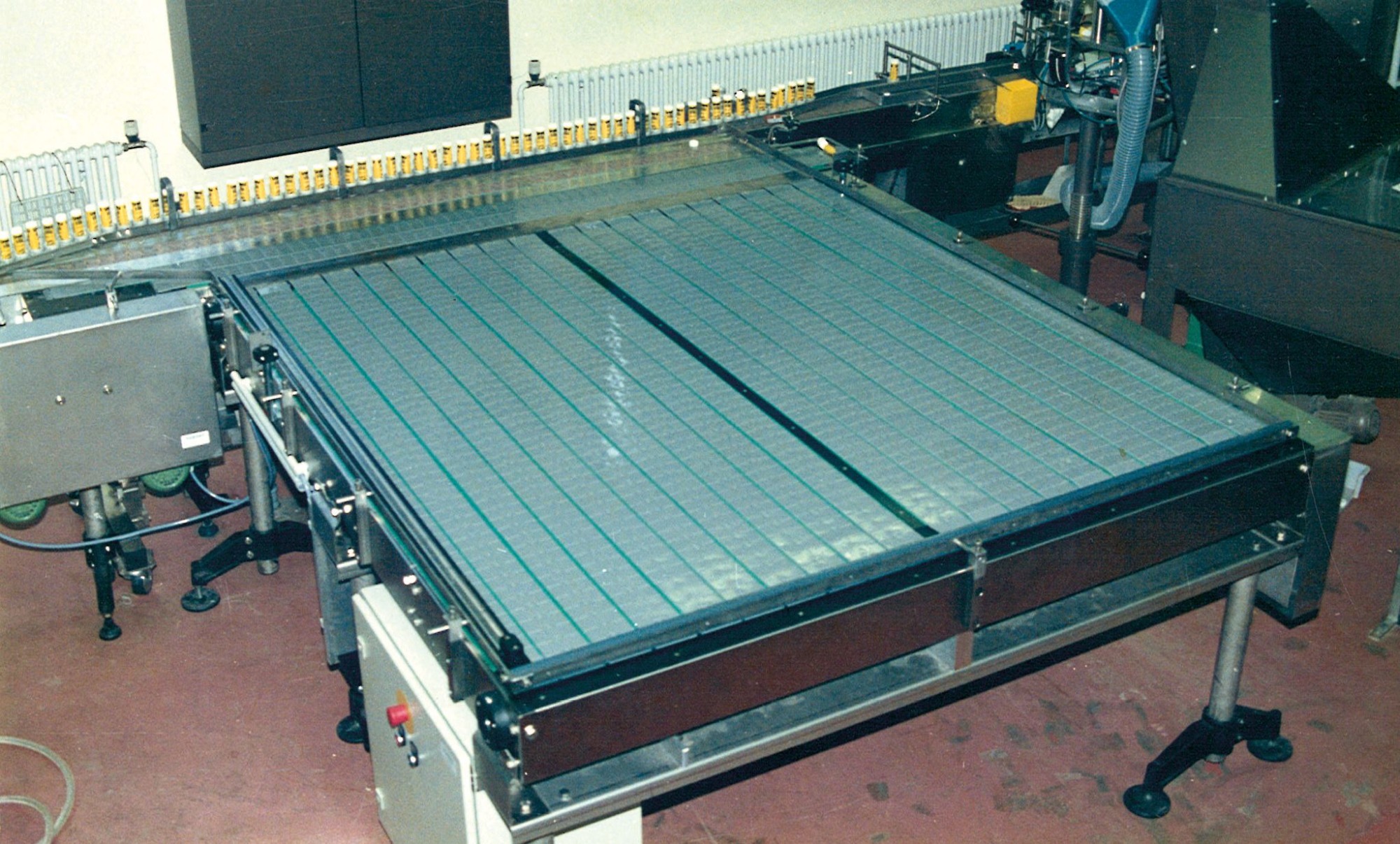

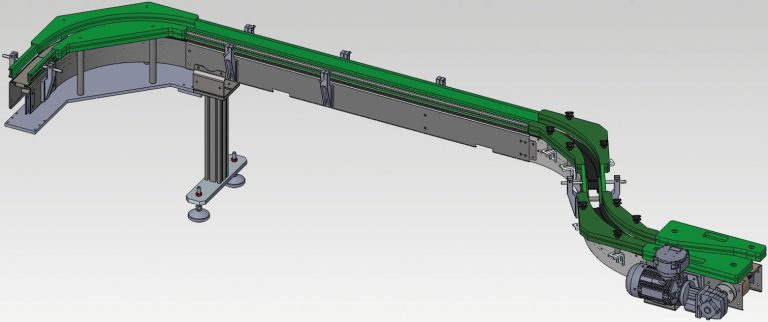

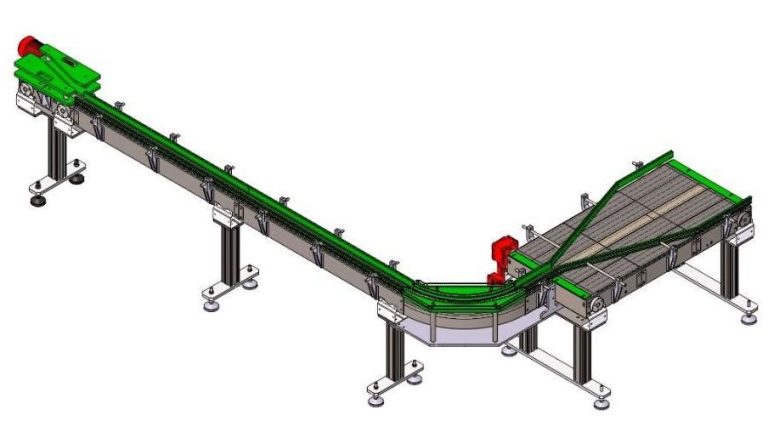

Scharnierbandkettenfördersystem
Unser Scharnierbandkettenfördersystem ist ein umfangreiches Baukastensystem, mit welchem sich sehr einfach, kostengünstig und schnell fördertechnische Lösungen für den Transport kundenseitiger Produkte
realisieren lassen.
Dieses System wurde als Edelstahl-
Baukasten (1.4301) entwickelt.
Der Vorteil: vielseitige Verwendbarkeit im Lebensmittel- und Getränkebereich,
Kosmetik-, Chemie- und Pharma-Industrie. Optisch ansprechend und sehr leicht zu reinigen.
Das System wurde so konstruiert, dass vom 1-bahnigen Förderband (gerade- oder kurvengängig) bis hin zu mehrbahnigen Anlagen im Getränkeabfüllbereich Lösungen realisierbar sind.
